SKYVISION NEWTON T200/T250 TUBE PLEIN CARBONE

Réalisation de pièces en impression 3D

Bonjour à tous. Je vous présente ici quelques images des dernières réalisations en impression  3D pour Skyvision développement. Dans la réalisation de nos derniers astrographes T200 et T250 tube plein carbone,  nous avons réalisé les structures en aluminium 2017A et 7075 pour la partie mécanique et le tube en carbone sur nid d’abeille, cela pour disposer du meilleur compromis poids/rigidité. Le point délicat est relativement contraignant dans la réalisation des deux instruments, sont les bafflages internes. Ces pièces sont d’un aspect simple mais restent relativement compliquées et onéreuses en usinage conventionnel. Nous avons donc opté pour une conception en impression 3D, une solution peu couteuse et permettant de concevoir des pièces élastiques et solides à la fois de façon rapide. Le choix des matériaux utilisés pour l’impression des anneaux a été défini par notre bureau d’étude en modélisation 3D et le calcul des déformations sur notre logiciel de conception mécanique. Après plusieurs essais avec différents matériaux (PLA, PLA+, PLA chargé carbone, polycarbonate et PETG) le choix final c’est tourné vers le PETG, offrant la meilleure résistance mécanique tout en conservant une bonne élasticité permettant une parfaite tenue des anneaux dans le tube.



Pour la réalisation des pièces, j’ai utilisé une imprimante 3D CR10S 400X400X400. Cette imprimante permet de réaliser des pièces de grande taille dans différents matériaux. J’utilise également une tête d’impression spécifique de chez Micro Swiss full métal. En effet, cette tête d’impression permet de monter  à des températures avoisinant les 300°C ideales pour l’impression des polycarbonates et autres plastiques spécifiques.



Dans le cas présent, j’ai utilisé un PETG de chez Form Futura offrant de bonnes propriétés mécaniques, à une température de fusion de 240°C.

Ci-dessous, les anneaux dans le tube de T200 Skyvision après traitement par sablage.



Le télescope Newton T200 Skyvision sur la Skywatcher EQ8 dans notre showroom à Lamothe Montravel.





Article par Thierry Ruiz
www.stellarview.fr
www.skyvision.fr

DES NOUVELLES DE L'ATELIER 04/2018

Découpe de mousse et réalisation de valise sur mesure.

Bonjour à tous, depuis quelques mois, Skyvision a repris l’activité de découpe de mousse et la réalisation de valise ou de caisse de transport sur mesure pour le matériel que nous fabriquons et pour les instruments et accessoires de nos clients. Nous pouvons réaliser tout type de découpe dans des mousses de différentes densités à la demande que ce soit pour le matériel dédié à l’astronomie ou tout autre usage (chasse, tir, modélisme, protection de matériel électronique, etc….). Nous pouvons sur demande fournir les conteneurs types Fly-case alu et bois, valise semi-rigide et valise rigide, pour toute demande spécifique n’hésitais pas à nous contacter.

 Voici quelques exemples de réalisation :

Une caisse a oculaire, réalisé sur la base d’une valise Pelicase, le remplissage est réalisé en Plastazote (Podazote 80, 80 Kg/m³).

Qu’est que  le Plastazote ou Podazote:
Le Podazote est une mousse de polyéthylène Plastazote® à cellules fermées d’une très grande stabilité et d’une très bonne flexibilité.
Son extrême légèreté s’accompagne de propriétés remarquables qui en font une mousse de référence dans l’industrie :

• Non allergène : peut s’appliquer sur des équipements au contact de la peau
• Non toxique : peut s’utiliser sur des installations présentant un risque d’ingestion ou au contact des muqueuses
• Stable aux U.V.
• Thermoformage entre 120°C et 150 °C(*), autoadhésive à chaud

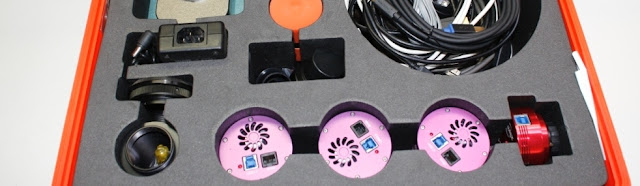

-       Une valise pour les cameras CCD, toujours sur une base de Pelicase avec un remplissage en Plastazote mais d'une densité plus importante, nous avons utilisé une mousse  de Polyoléfine PODAZOTE110 Densité 110 kg/m3, cette mousse protège de façon très efficace les objets extrêmement sensibles aux impacts et aux vibrations tout en conservant une bonne élasticité. L’autre avantage des Plastazotes et que les cellules composant la mousse sont fermés, évitant ainsi l’accumulation d’humidité.

-       Une valise semi-rigide pour le transport d'une AZ-EQ6 et accessoires, réalisé sur la même base de mousse, PODAZOTE110.

-       Une Fly-case pour le transport et le stockage d'un astrographe T300mm Skyvision et les accessoires.

-       Et pour finir, une caisse de transport pour un astrographe Skyvision T200mm tube plein carbone.

Thierry Ruiz
