T400 Skyvision Compact option photo.
Suite au retour de vacance d’un de nos clients, Michel
nous a fait suivre une série d’images du ciel profond, réalisée à partir de son
instrument modifié ‘’en configuration photo’’. Cette modification consiste à limiter
les frictions sur la base en AZ et sur les tourillons en Alt pour augmenter la
précision de suivi et limiter la perte d’image, par l’ajout de roulements
spéciaux, précontraints sur les deux axes et le remplacement du FRP par une
bande de roulement en inox. L’avantage de
cette modification et d’apporter une grande souplesse dans les
mouvements comme avec l’usage du FRP /Téflon mais sans les effets de
collage liés au fluage du Téflon sur les grains du FRP à l’arrêt du télescope,
générant des à-coups néfastes à l’imagerie en longue pose. Vous trouverez
ci-joint les dernières images réalisées dans la Drôme en juillet dernier,

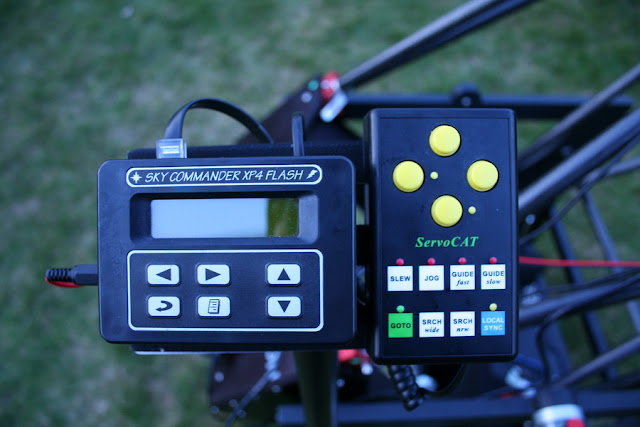

l’instrument est un Skyvision T400 Compact à FD/4 motorisation ServoCat, équipé
d’un imageur Sony A7S et d’un dérotateur de champ Pyxis LE .
Page de l'auteur: http://nodinute.pagesperso-orange.fr
Caractéristique
de l'instrument:
- Télescope
de type newton sur monture alt-azimutale (motorisation + goto).
- Structure
légère et solide en métal, aluminium, carbone et bois.
- Tourillons
démontables pour un gain de volume lors du transport.
- Structure complètement
évolutive.
Diamètre
utile : 400mm
Formule
Optique : Newton
Ouverture
relative : F/D : 4 - Focale de1600mm
Traitement
optique : Aluminure renforcée, traitement haute réflectivité,
Miroir
secondaire : Traitement haute réflectivité
Barillet :
Barillet 9 points aluminium haute précision,
Tube
serrurier : "Tube carbone SkyVision monobloc" ©
Hauteur de
l'ensemble : 1.80 m (hauteur du PO en position zénith = 1.70 m)
Poids de
l'ensemble complet : 50 kg (y compris optiques)
En option, livré
ici avec :
-
motorisation stellarcat et skycommander
- brouette de
transport (très pratique, voire indispensable pour déplacer le télescope)
- USB Focus
- Dérotateur
Optec Pyxis LE.
Quelques
données sur l'optique principale :
Diamètre :
400mm
Ouverture : 4
Mesures
Foucault :
- Ecart PTV
en nm = 33
- Ecart PTV
sur l'onde (lambda) = 16.97
- Ecart RMS
en nm = 12
Mesures Shack
Hartmann
Défaut de
forme < 35nm RMS
- à 0° RMS
15.5nm
- à 90° RMS
23.9nm
Strehl Ratio
= 92.42%
Caractéristique
de l'instrument:
- Télescope
de type newton sur monture alt-azimutale (motorisation + goto).
- Structure
légère et solide en métal, aluminium, carbone et bois.
- Tourillons
démontables pour un gain de volume lors du transport.
- Structure complètement
évolutive.
Diamètre
utile : 400mm
Formule
Optique : Newton
Ouverture
relative : F/D : 4 - Focale de1600mm
Traitement
optique : Aluminure renforcée, traitement haute réflectivité,
Miroir
secondaire : Traitement haute réflectivité
Barillet :
Barillet 9 points aluminium haute précision,
Tube
serrurier : "Tube carbone SkyVision monobloc" ©
Hauteur de
l'ensemble : 1.80 m (hauteur du PO en position zénith = 1.70 m)
Poids de
l'ensemble complet : 50 kg (y compris optiques)
En option, livré
ici avec :
-
motorisation stellarcat et skycommander
- brouette de
transport (très pratique, voire indispensable pour déplacer le télescope)
- USB Focus
- Dérotateur
Optec Pyxis LE.
Quelques
données sur l'optique principale :
Diamètre :
400mm
Ouverture : 4
Mesures
Foucault :
- Ecart PTV
en nm = 33
- Ecart PTV
sur l'onde (lambda) = 16.97
- Ecart RMS
en nm = 12
Mesures Shack
Hartmann
Défaut de
forme < 35nm RMS
- à 0° RMS
15.5nm
- à 90° RMS
23.9nm
Strehl Ratio
= 92.42%
Les images réalisées:
Les images réalisées:
